拉力傳感器既可測拉力，也可測壓力，所以通常稱為拉壓力傳感器，是力敏傳感器的一種。拉力傳感器和壓力傳感器原理一樣，只是結構上的區別。拉壓力傳感器的應用非常廣泛，安裝起來也很方便，特別是需要聯接工裝使用的，使用更加簡單方便，可以減少很多不必要的機構，如復位彈簧、滑塊等。除了減少機構外，拉壓力傳感器聯接工裝還可以方便工裝置零，最大限度的消除或者減少力傳遞障礙。

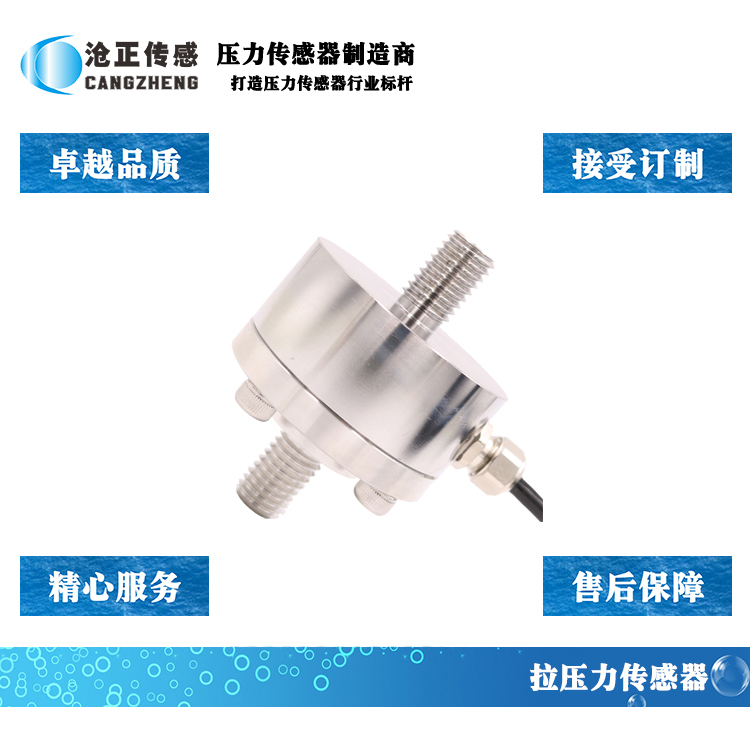

如下圖上下螺桿式拉壓力傳感器，這種傳感器安裝起來非常方便，螺桿軸向受力，一端螺桿固定傳感器，另一端聯接工裝，傳感器安裝好后，在配套的儀表或者變送器上清掉工裝的自重即為零點。
如下圖上下螺桿式拉壓力傳感器，這種傳感器安裝起來非常方便，螺桿軸向受力，一端螺桿固定傳感器，另一端聯接工裝，傳感器安裝好后，在配套的儀表或者變送器上清掉工裝的自重即為零點。

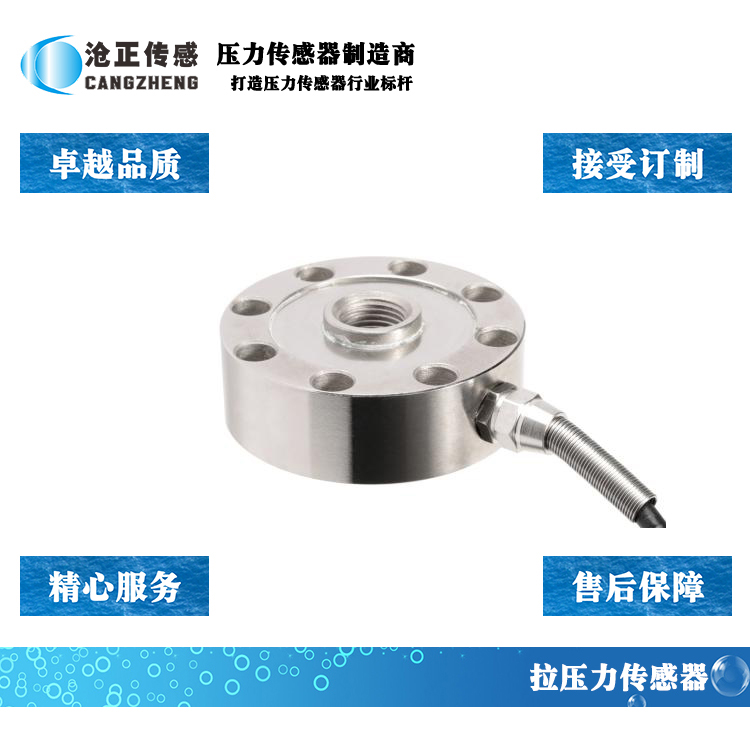

再如下圖輪輻式拉壓力傳感器，這種傳感器精度高，量程范圍廣，可以做到100T。輪輻式拉壓力傳感器周邊的孔用來固定傳感器本身，中間螺紋孔用來受力。
再如下圖的拉壓力傳感器，這種傳感器體積小，精度高，平面受力，通過螺紋孔固定，一端面固定傳感器，一端面聯接工裝。
拉壓力傳感器的接線，滄正拉壓力傳感器為四線制，紅為電源正，黑為電源負，綠為信號正，黑為信號負，壓向?yàn)檎?，拉向?yàn)樨?fù)，如接顯示儀表測壓力，綠接儀表輸入正，白接儀表輸入負，如測拉力綠白反接儀表顯示即為正。更多拉力傳感器相關文章請見滄正傳感官網http://m.nfgnbcv.cn
